1 引言 
  目前，市政道路工程中的排水检查井主要采用砖砌检查井和钢筋混凝土检查井，这两种检查井的优点是技术成熟、造价低等，但是其不足之处是施工进度慢、造价高。然而，塑料检查井以其简单的施工工艺、灵活的组装方式、较短的施工周期等优点，逐渐被广泛用于小区雨污水管网中。
2 塑料检查井性能优点
  2.1 不渗透性：塑料检查井的连接方式是柔性连接，连接灵活方便，密封性好，有效防止污水渗漏，避免地下水二次污染，安全环保。
  2.2 搬运方便、施工速度快：塑料检查井重量轻，在施工场所等地容易搬运与安装，比传统的砖砌井快30倍以上。
  2.3 耐酸碱介质的腐蚀：塑料检查井内壁光滑，不容易滞留污水等，且塑料检查井原料中含有聚氯乙烯，其具有耐酸碱等腐蚀的作用，从而延长了塑料检查井的使用寿命。
  2.4 管道清通方便，维护量小：塑料检查井维护方便，无需清理碎石，砖块等杂物，可以防止雨水污水堵塞管道，可以改变传统砖砌井和钢筋混凝土检查井的严重管道堵塞问题。
  2.5 占地面积小、开挖面积小：塑料检查井排水管道更紧凑，节省开挖费用，在狭隘的空间更具有优越性。且不影响周围环境的美观问题。
  2.6 经济性能和实用性能良好：塑料检查井环保节能，节地，节水，节材，可回收利用。
3 塑料检查井的选用
  塑料检查井采用组合结构，通常由井座、井筒、盖座、井盖等组成，其中井座部分采用一次注塑成型工艺制作。
  3.1 一般要求
    市政、居住小区、公共建筑区及工业区排水用塑料检查井井筒直径应根据设置场所、排水性质、设置位置、管道直径、汇入管道数量、埋设深度等因素确定，且不得小于连接管道的直径。塑料检查井汇入排水管直径、排出管管顶埋深与检查井形式和直径也有关系。
  3.2 井底座选用
    3.2.1 污水管道的检查井应采用有流槽的井底座，在特殊情况下采用设沉泥室的井底座，例如污水提升泵站的前一检查井、污水倒虹管进水井的前一检查井以及水封井井座。同时排水管道每隔一定距离的检查井内宜设沉泥室。
    3.2.2 雨水管道的检查井应采用有流槽的井底座，在特殊情况下设置沉泥室的井底座，例如道路雨水口以。没有沉泥室的雨水检查井，其井筒直径宜大于或等于500mm。
    3.2.3 当排水直线管段上有管道汇入检查井，但汇入管管底与检查井出水管管底标高之差大于0.5m，则可依据汇入管平面布置情况，采用单头接、直通井筒、三通井筒、四通井筒，或二通汇合、三通汇合、五通汇合等井筒，将多根汇入管汇集，井筒与直通井井底座上下串接后，将污水排往检查井下游。
    3.2.4 当检查井上下游需要气体隔断时，应选用水封井井底座，且井底座应设沉泥室。在排水管道上需分离或阻拦油污进入下游管道时，应设置油污隔离井底座。当井底座与金属管道、混凝土管道等其他材质管道连接时，宜设在有流槽异径直通井井底座，或在井底座承口处设异径接头（用于雨水井）或渐变异径接头（用于污水井）。
  3.3 井筒的选用
    3.3.1 井筒（井壁管）采用的管材应根据井筒的直径、埋设深度、埋地排水管道的管材、井底座连接井筒（井壁管）的承口形式等确定，一般井筒（井壁管）采用的管材为：井筒直径为200mm、315mm时，采用PE给水管或PVC—U排水实壁管；井筒（井壁管）直径为315mm～1200mm时，采用PE缠绕管或PVC—U轴向中空壁管。但PVC—U排水实壁管和PVC—U轴向中空管适用于淮河以南冬季地下不冰冻地区。
    3.3.2 井筒（井壁管）与收口锥体、有口井筒接管件、汇合井筒、井筒（井壁管）管箍、活动接头、以及井底座的连接均采用橡胶密封圈连接。

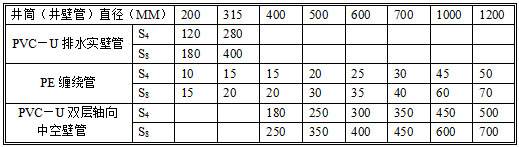

    3.3.3 井筒（井壁管）允许轴向负荷值见下表：

井筒（井壁管）允许轴向负荷值表

   注：表中S₄～S₈为环刚度，即管道抵抗环向变形能力的量度，单位为kN/m²。

   3.4 井盖的选用
    3.4.1 井盖的选用应根据排水管道输送介质的性质、设置场所、井筒直径和井筒的管材等因素确定。
    3.4.2 在绿化带需要设置井筒直径大于等于400mm检查井时，可采用车行道上的井盖，但不做混凝土基础。
4 塑料检查井设计及施工要点
  4.1 井坑
  井坑开挖应与管沟同时进行，开挖时井座主管道应与管沟中的管道在同一轴线上。井坑开挖时，不得扰动基土超挖，如基土受到扰动，则应根据基土土质采取弥补措施。井坑人工开挖时，临时堆土或施加其它荷载不得影响井坑的稳定性，堆土高度及其间距井坑边缘的距离按相关施工规范执行。地下水位较高的地区或在雨季施工，应有排水降低水位的措施；施工时应把地下水降至井坑最低点300mm以下。检查井安装连接完毕后，必须回填至满足检查井抗浮稳定的高度后才能停止降水。井坑不得受水浸泡，施工时如发生井坑被水浸泡，应先将水排除，然后清除被浸泡的土层，按设计要求换填处理，密实度应达到设计要求。井坑与管沟开挖后应有安全护绳或护栏等安全警示标志。
  4.2 基础
  塑料检查井必须安装在符合设计要求的地基土层上，或是在开挖井坑后经处理密实的地基上。地基土层要求：1.砂土、岩石、砂砾土土质的井坑内铺设100mm中粗砂垫层；2.软土土质的井坑内铺设150mm厚碎石（砖）或砾石（粒径5mm～40mm）层，夯实后上层再铺50mm中粗砂垫层；3.湿陷性黄土土质的井坑内原土夯实后铺垫三七灰土（100mm~150mm）垫层，再铺设100mm中粗砂垫层。砂砾石垫层的压实系数不宜小于0.95；4.市政用检查井井座应采用不低于C15现浇混凝土基础浇捣密实。
  4.3 井座与管道的连接
  井座与管道的连接安装顺序应注意：先从接户管上游段起始安装，逐渐向下游支管、干管延伸；以井—管—井—管顺序安装；应先定位井座中心，将井座与下方垫块置于井坑内，调整其管底标高，然后进行接管安装。塑料检查井井座上如有流向箭头应与管道水流流向一致。塑料检查井与连接的进水管底严禁管底低于检查井的管槽底部。当整个排水系统实施分项（分段）施工，检验和验收时，对连接下一项管段的接口，应用管堵作临时封堵。在地下水位较高或雨季施工期间，在管道（含塑料检查井）安装完成（但尚未进行灌水试验）时，应采用防止井体上浮的技术措施。
  4.4 回填
  回填应在排水管线（含管道和检查井等）验收合格后进行。井坑应回填至检查井承压盖板垫层的顶部。井坑回填应与管道沟槽的回填同时进行，并应从塑料检查井圆周底部同时对称回填。连接管件下部必须夯实，连接管件下部的回填要求应满足道路路基压实度要求。回填时井坑内应无积水，不得带水回填，不得回填淤泥、有机物及冻土。回填土中不得含有石块、砖块及其它硬杂物。回填前可用砂土袋、钢钎、木支撑将井座、井筒固定。当塑料检查井位于软土层、低洼、沼泽、地下水位高的地段时，井坑的回填应先用中粗纱将井坑底部填充密实，然后用中粗纱或砂卵石分层回填至井底以上400mm处，再往上可回填良质土。若当地最大冻土深度大于或等于1.0m时，在冰冻层范围内应在井筒周围不小于100mm范围内回填中粗纱。
  回填时，应采用人工分层对称回填，不得使井筒产生损伤、位移和倾斜。分层回填时，每层虚铺回填土厚度不应大于300mm。回填每一层都应用木夯等轻型夯实工具对称夯实，其密实度应与管道回填一致。在道路上的检查井回填至井筒上部时，应根据回填土土质及回填地基承载力特征值在井筒周围预留井盖基础基坑。

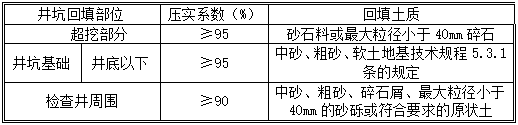

  回填土的密实度应符合下表的要求：

井坑回填土的密实度要求

  4.5 承压圈的安装
  承压圈内径应大于井筒外径，承压圈与井筒之间应留50mm～100mm的间隙。承压圈的结构应按井筒尺寸和其所受外部荷载的大小进行设计。承压圈下一般应铺设厚度为300mm的基础垫层，垫层每边宽度应大于承压圈外径至少200mm。垫层材料可分两层，分别采用碎石垫层和C20混凝土垫层。承压圈吊装前，应用小木桩在承压圈周围定位，保证圆心居中。承压圈施工前应在井筒外壁套上挡圈；当无挡圈供货时，应在井筒井壁周围采用道渣、混凝土与井筒隔离的措施。
5 市政项目应用建议
  塑料成品检查井在建筑小区管网中应用较广泛，而在市政行业中仅有少数应用，因此在设计过程中采取适当的措施以保障工程质量的实用、安全。
  1、在道路市政管线的布置中，避免将雨、污水管线设置在机动车道内。
  2、雨水检查井种类分为两种：管径≤1000mm且检查井位于人行道或绿化带时，采用塑料雨水检查井，井室基底压实度>90%，基底处理及回填材料参照管道基底及管道沟槽回填做法；管径＞1000mm或检查井位于机非混行车道时，采用圆形砖砌雨水检查井（盖板式）。
  3、污水检查井种类分为两种：检查井位于人行道或绿化带时，采用塑料污水检查井，井室基底压实度>90%，基底处理及回填材料参照管道基底及管道沟槽回填做法；检查井位于机非混行车道时，采用圆形混凝土污水检查井。
